1.在塑料殼內側的上方有一行激光標刻的字符，軟件主要檢測字符有沒有打上去，上下左右有沒有打偏，精度為±0.5MM。
2.檢測時產品不停下來，運動中檢測
3.產品到位有觸發信號。
4.相機傾斜拍照.
相機：200萬像素
德國AVT工業相機，分辨率 1600×1200像面尺寸1/1.8幀率 60fps快門類型 全局黑白，理論精度可以達到25/1600=0.015毫米。
鏡頭：遠心鏡頭0.288倍，工作距離為95毫米。（工作距離為鏡頭底部到產品表面距離）
光源：兩個條形光源
光源控制器：模擬控制器。

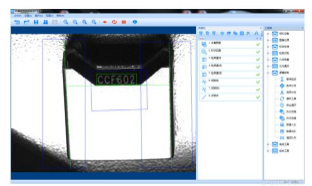

軟件：CKvisionBuilder3.0 或CKvisionBuilder3.0 開發版

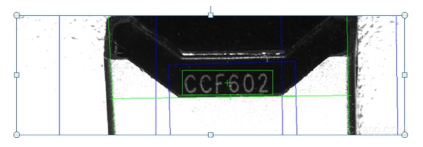

1.首先用測量直線工具找出產品的左邊和右邊、凹邊邊緣直線，再用各邊緣直線計算出兩條直線的交點坐標，然后再計算產品的凹邊中心位置坐標
2.用形狀匹配工具匹配出字符的位置坐標，
3.可以通過設定兩個坐標的距離范圍來判斷字符是否在產品規定位置
